贴片电阻概述、封装尺寸与功率、电压关系及包装规格
发布时间：2019/3/12

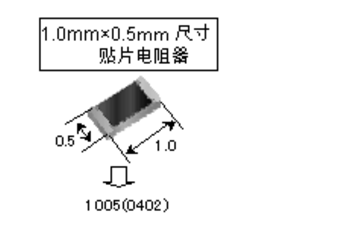

贴片电阻常见封装有9种，用两种尺寸代码来表示，一种是英制代码，由4位数字表示的EIA（美国电子工业协会）代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：
英制(in) | 公制(mm) | 长(L)(mm) | 宽(W)(mm) | 高(t)(mm) | a(mm) | b(mm) | 包装规格(盘) |
0201 | 0603 | 0.60±0.05 | 0.30±0.05 | 0.23±0.05 | 0.10±0.05 | 0.15±0.05 |
10000/盘 |
0402 | 1005 | 1.00±0.10 | 0.50±0.10 | 0.30±0.10 | 0.20±0.10 | 0.25±0.10 | |
0603 | 1608 | 1.60±0.15 | 0.80±0.15 | 0.40±0.10 | 0.30±0.20 | 0.30±0.20 |
5000/盘 |
0805 | 2012 | 2.00±0.20 | 1.25±0.15 | 0.50±0.10 | 0.40±0.20 | 0.40±0.20 | |
1206 | 3216 | 3.20±0.20 | 1.60±0.15 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 | |
1210 | 3225 | 3.20±0.20 | 2.50±0.20 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 | |
1812 | 4832 | 4.50±0.20 | 3.20±0.20 | 0.55±0.10 | 0.50±0.20 | 0.50±0.20 |
4000/盘 |
2010 | 5025 | 5.00±0.20 | 2.50±0.20 | 0.55±0.10 | 0.60±0.20 | 0.60±0.20 | |
2512 | 6432 | 6.40±0.20 | 3.20±0.20 | 0.55±0.10 | 0.60±0.20 | 0.60±0.20 |
贴片电阻的功率是指通过电流时由于焦耳热电阻产生的功率。可根据焦耳定律算出：P=I2 R。
额定功率 ： 是指在某个温度下最大允许使用的功率，通常指环境温度为70°C时的额定功率。
额定电压：可以根据以下公式求出额定电压。
额定电压(V)=√
额定功率(W)× 标称阻值(Ω)
最高工作电压 ：允许加载在贴片电阻两端的最高电压。
贴片电阻的封装与功率、电压关系如下表：
英制(mil) | 公制(mm) | 常规功率（w） | 最大工作电压(V) | 工作温度范围(℃) |
01005 | 0402 | 1/32W | 15 | -55～125(额定工作温度为70℃) |
0201 | 0603 | 1/20W | 25 | |
0402 | 1005 | 1/16W | 50 | |
0603 | 1608 | 1/10W | 50 | |
0805 | 2012 | 1/8W | 150 | |
1206 | 3216 | 1/4W | 200 | |
1210 | 3225 | 1/2W | 200 | |
1812 | 4532 | 1W | 200 | |
2010 | 5025 | 3/4W | 200 | |
2512 | 6432 | 1W | 200 |
注意事项 ：
设计和使用贴片电阻时，最大功率不能超过其额定功率，否则会降低其可靠性。
一般按额定功率的70%降额设计使用。
也不能超过其最大工作电压，否则有击穿的危险。
一般按最高工作电压的75%降额设计使用。

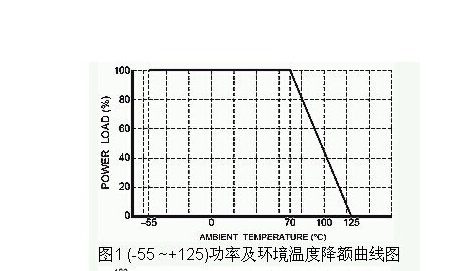

当环境温度超过70°C，必须按照降额曲线图(图1,图2)降额使用。
